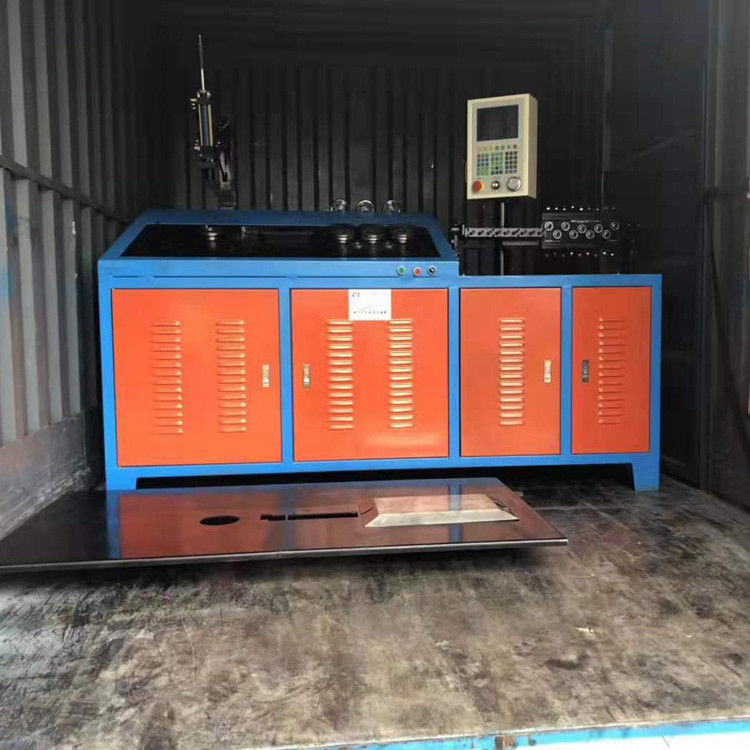

Vormende machine voor van de de ellips vormende machine van het spiegelkader de mand buigende machine
Productomschrijving
de 2D het vormen zich machine is een vliegtuig 2D draad die vormt machine buigen. Het vormende proces van draadvormen met verschillende specificaties kan door diverse transformaties van vormen worden gerealiseerd. Er zijn het servo voeden + hydraulische afgesneden combinatie, het servo voeden + servo afgesneden en volledige servocombinatie, die volgens de grootte van daadwerkelijke producten kan worden geselecteerd om de prestaties met de hoogste kosten te bereiken. Volgens de behoeften van producten, kunnen het afkanten, het boogponsen, het ponsen en andere functies ook worden toegevoegd om breder toepassing en gebruik te bereiken.
De machine kan voor zich het ronde draad vormen worden gebruikt, buigend, kan ook voor vlakke en draad worden gebruikt die vormen zich buigen.
prestatieskenmerken van
1. 4 reeksen van hoge precisie servo, 2 reeksen van hoge precisie spelen spiraalvormig toestelreductiemiddel mee. Redelijke collocatie, snel en stabiel, precisie, menselijke aard. CNC precisie die, kleine fout, CNC schacht die, speciale het malen verwerking, precisie malend toestel, hoge precisie, hoge hardheid, precisie aanpassing machinaal bewerken machinaal bewerken.
2. Het controlesysteem heeft een verscheidenheid van hand, halfautomatische, automatische functieselectie, geschikt voor één machine. de hoge prestatiesbewerker met 32 bits, kan 2048 dossiers opslaan.
3. Het roterende hoofd kan een verscheidenheid van omwenteling zijn, een verscheidenheid van plaatsende spelden, die vormen sneller maken zich, meer tijdbesparend, het terugstellen gemakkelijkere groepering. 4. De onafhankelijke transformator binnen de machine controleert high-power servo om de invloed van extern voltage op interne servo grotendeels te verminderen.
5. Achterhoede die wiel richten 28 combinaties, de dubbele veelvoudige groepen van het rijwiel het dragen van staalmontages, betere groepering, duurzamer en duurzame wielen.
Technische parameter van 2D vormende machine
| Model |
J2d-2-6 |
J2d-2-8 |
J2d-2-10 |
Js2d-2-6 |
| Aantalassen |
3 |
3 |
3 |
4 |
| De diameter van de verwerkingslijn (MM.) |
Harde draad ø2-4 |
Harde draad ø2-6 |
Harde draad ø2-8 |
Harde draad ø2-4 |
| Flexibele draad ø2-6 |
Flexibele draad ø2-8 |
Flexibele draad ø2-10 |
Flexibele draad ø2-6 |
| Aantal leveringswielen (Groep) |
3 |
3 |
3 |
3 |
| Controlesysteem |
de krachtige bewerker met 32 bits, kan 2048 dossiers opslaan, programmerend nauwkeurigheid 0,01 |
de krachtige bewerker met 32 bits, kan 2048 dossiers opslaan, programmerend nauwkeurigheid 0,01 |
de krachtige bewerker met 32 bits, kan 2048 dossiers opslaan, programmerend nauwkeurigheid 0,01 |
de krachtige bewerker met 32 bits, kan 2048 dossiers opslaan, programmerend nauwkeurigheid 0,01 |
| Maximumdraadsnelheid (M/MIN) |
80 |
70 |
60 |
90 |
| Bewegingsrichting |
de roterende matrijs kan worden opgeheven en worden verminderd, en de positieve en negatieve motie kan worden gerealiseerd |
de roterende matrijs kan worden opgeheven en worden verminderd, en de positieve en negatieve motie kan worden gerealiseerd |
de roterende matrijs kan worden opgeheven en worden verminderd, en de positieve en negatieve motie kan worden gerealiseerd |
de roterende matrijs kan worden opgeheven en worden verminderd, en de positieve en negatieve motie kan worden gerealiseerd |
| De nauwkeurigheid van de draadlevering (mm) |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
| Solenoïdeklep en hoeveelheid |
niets |
niets |
niets |
3 |
| Inputmacht |
380V, 50/60HZ |
380V, 50/60HZ |
380V, 50/60HZ |
380V, 50/60HZ |
2D het vormen zich machine, die vlak ijzer in doos, ellips, veelhoekige hoek kan vormen, geschikt en intelligent.
detaillering
(1) schets structuurlay-out:
Het vliegtuigontwerp van het materiaal is gespecialiseerd in het frametype, stertype en andere dimensionale vorm 2 die ontwerp van ronde draad, vlakke draad en ander walsdraad gestalte geven. Servo + de lentegeval is geïnstalleerd met de fuselage, en is uitgerust met CNC het eindigen, CNC het eindigen, en de gehele machine is flexibel, stabiel, efficiënt en arbeidsbesparend.
(2) Elk apparatendeel:
Het materiaal kan de beschermende draad + de klem rechtmaken + nauwkeurige draad die + + bij één snijden gaat vormen voeden zich.
(3) Vormt nauwkeurigheidscontrole:
Het materiaal kan worden geprogrammeerd om het plaatsen van de vereisten van de deelnauwkeurigheid te controleren, om aan de verschillende vormende vereisten van diffe te voldoen
(4) Geheugen systemrent draden en verschillende vormen.
Het materiaal heeft de functie van de geheugenopslag, die de verwerkte formule kan bewaren. Wanneer aangaande verwerking, moet het slechts de formule direct overbrengen om de draad te voltooien vormt verwerking, en 2048 dossiers kunnen voor programmering worden opgeslagen.
De vertoning van het productieproduct

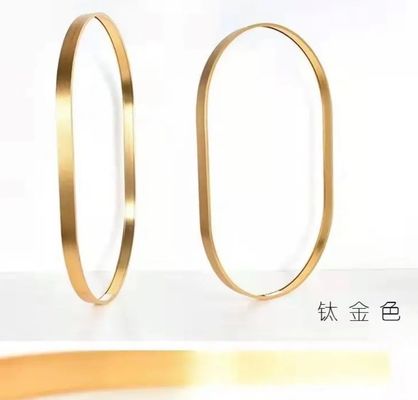

Het vlakke kader van de ijzer ovale spiegel
vlak ijzer vierkant kader
