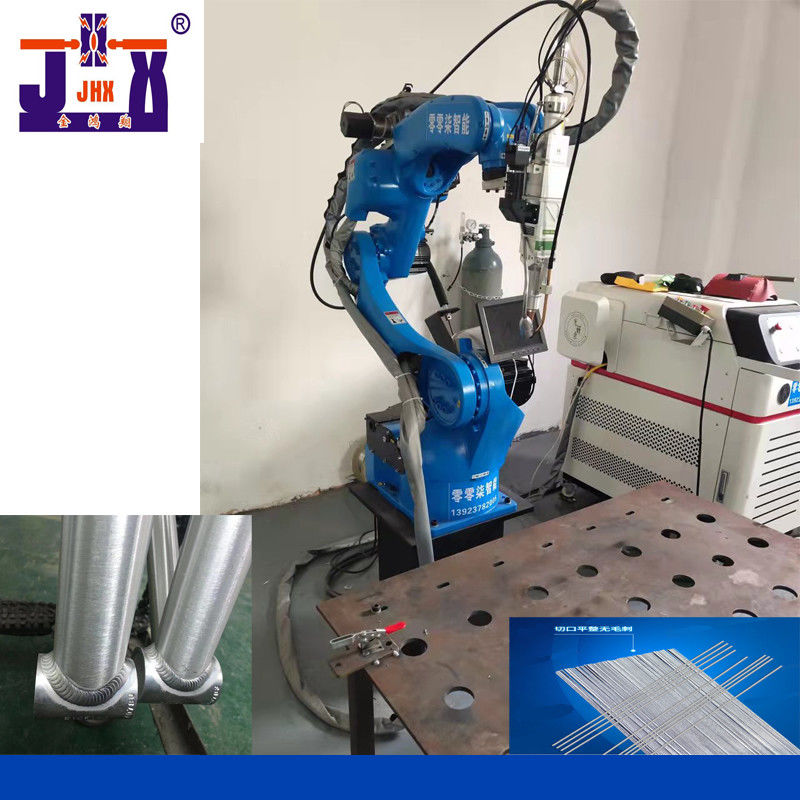

De robot van het de robotlassen van het laserlassen
De lassenproducten zijn aluminium, roestvrij staal en elektronische metaalcomponenten,
welke dun of klein zijn en hogere lassenvereisten vereisen. Over het algemeen,
de robots van het laserlassen kunnen worden gebruikt.
De beste configuratie van deze robot van het laserlassen:
| Configuratienaam |
Gunstig gevoel |
hoeveelheid |
| Robotlichaam |
Karnopu. Crp-rh14-10-w, 1.44m wapenspanwijdte, lading 20KG |
1 reeks |
| Controlekabinet |
Kabinet van de de aandrijvings het controle geïntegreerde controle van CRP (G4-generatie), zes asaaneenschakeling. |
1 reeks |
| Beschermende transformator |
De anti de beschermingstransformator van de interferentieisolatie bouwde het controlemechanisme in |
1PS |
| Verbind lijn onderling |
6m verbindende controlelijn |
1 groep |
| De programmering van de het onderwijstegenhanger |
6-meter raakt de tegenhanger van het lijnonderwijs, digitale vertoning |
1PS |
| De doos van de begincontrole |
Standaard de controledoos van het begineinde, 6m lijn |
1PS |
| De machine van het laserlassen |
De machine van het de laserlassen van Yueming 1500W van Han |
1 reeks |
| De toebehorenpakket van de lassenmachine |
De toebehorenpakket van de lassenmachine |
1 groep |
| Laserhoofd |
Speciaal voor automatisch lassen (Shanghai Verbeterde Laser) |
1 groep |
| watertank |
Gebouwd in watertank |
1 reeks |
| Robot opzettende basis |
Het lassen en het machinaal bewerken van 20mm dikke koolstofstaalplaat |
1PS |
Prestatieskenmerken van robotlichaam
· De wapenspanwijdte is 1,44 meters. Het ontwerp is hoogst compact en kan buigzaam ter plaatse worden geïnstalleerd of bovenkant - neer.
· Met het grote werk ruimte, snel lopende snelheid en hoog herhaalde het plaatsen nauwkeurigheid, is het geschikt voor brede waaier van lassentoepassingen.
· De onafhankelijke van de het einderaad van de veiligheidsnoodsituatie van het controlesysteem is uitgerust met, en de kring van het veiligheidsrelais wordt goedgekeurd om het einde van de dubbel-kringsnoodsituatie te verstrekken om de betrouwbaarheid van noodsituatieeinde te verzekeren.
· Het robotlichaam keurt hoogst flexibele speciale kabel goed.
· De ingebouwde transformator in drie stadia die maakt 380V en 220V wordt geïsoleerd om de stabielere voeding te bevorderen. De ingebouwde filter in drie stadia kan de prestaties van EMC en EMI effectief verbeteren.
· Het robotlichaam is met de pijp van het dubbel-kringsgas om de lassenvraag te ontmoeten.
· De binnendiameter van 6 as middengat is 44mm, kan het aan de installatievereisten van waterkoelingstoorts en blaasbalgentoorts voldoen.
· De hoogst flexibele lassenkabel is ingebouwd.
Lassenwerkstuk
DE TECHNISCHE PARAMETERS VAN HET ROBOTlichaam
| Model |
|
Crp-rh14-10-w |
| Wapenvorm |
|
Verticale veelvoudige verbindingen |
| Graad van vrijheid |
|
as 6 |
| Maximumnuttige lading |
|
10KG |
| Herhaalde het plaatsen nauwkeurigheid |
|
±0.08mm |
| Maximum bereikende afstand |
|
1454mm |
| Robotlichaamsgewicht |
|
170KG |
| Installatiewijze |
|
Grond, bovenkant - onderaan steun, muursteun |
|
Maximumreis
|
as 1 |
Grond/bovenkant - onderaan steun-167°~167°, muur die -30°~30° opzetten |
| as 2 |
-155°~90° |
| as 3 |
-175°~240° |
| as 4 |
-190°~190° |
| as 5 |
-105°~130° |
| as 6 |
-105°~130° |
|
Maximumas
snelheid
|
as 1 |
169°/s |
| as 2 |
169°/s |
| as 3 |
169°/s |
| as 4 |
301°/S |
| as 5 |
220°/s |
| as 6 |
743°/S |
|
Toelaatbaar
torsie
|
as 4 |
20N.m |
| as 5 |
5 20N.m |
| as 6 |
11N.m |
|
Toelaatbaar
ogenblik van inertie
|
as 4 |
0.5kg.m2 |
| as 5 |
0.5kg.m2 |
| as 6 |
0.16kg.m2 |
|
Installatie
milieu
|
omgevingstemperatuur |
0~45℃ |
| relatieve vochtigheid |
20~80% (Geen condensatie) |
| trilling |
Onder 0.5G |
| Anderen |
De robotinstallatie moet zijn vanaf: Brandbare of corrosieve liguids of gassen.
Elektrobronnen van interferentie |
| Ip niveau |
|
Lichaam IP54, pols IP67 |
| Voordeeleigenschappen |
|
Compacte structuur, hoge snelheid, hoge precisie, hoge expansibility en gemakkelijke verrichting, |
| Toepassing |
|
Welding.cutting.assembly.handling, marking.grinding |
hoek van het pakhuis
„Ons doel:
Elk apparaat, moeten wij beter doen!!
herinnering:
Onze producten worden constant bevorderd en bevorderd.
Als de kleur of de structuur veranderen, zal het daadwerkelijke voorwerp“ heersen
